Komponenten für modulare Hintergrundsysteme

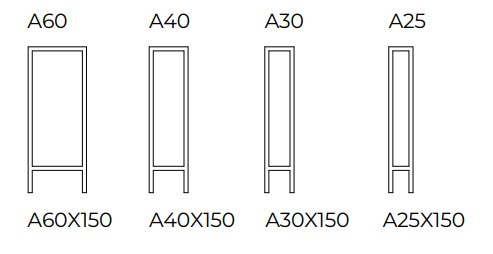

BAUTEIL A


Das Bauteil A ist die eigentliche Grundkomponente des gesamten AV-Drop-Systems.
Zur Erstellung eines Paneels werden zwei A-Bauteile mit gleicher Breite verwendet, ein Teil wird gedreht und gewendet und mit zwei Verbindungsstücken verbunden.

 wENFQh8q2FwBAAAAABJRU5ErkJggg== - backdrop system AV drop

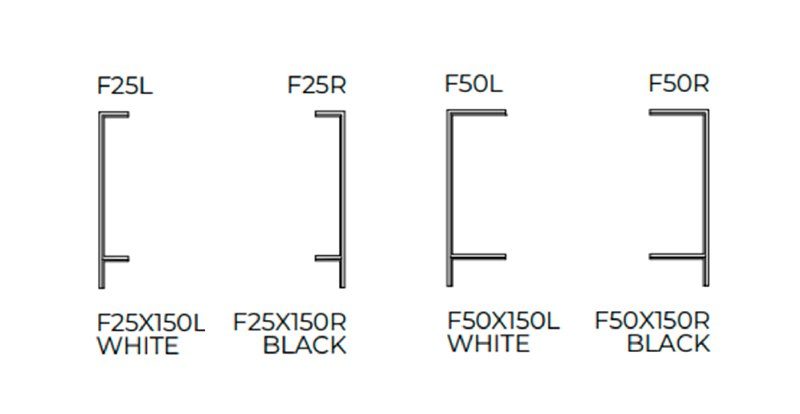

BAUTEIL F

Das Bauteil F ist die Weiterentwicklung der Grundkomponente des Systems.
Das Bauteil F entspricht Bauteil A, geteilt in zwei Hälften. Das Bauteil F ist das Herzstück des AV-Drop-Systems und ermöglicht die Teilung und Erweiterung des Konzepts des Bauteils A. Durch das Anbringen einer Erweiterung zwischen den Bauteilen F wird ein breiterer Rahmen von bis zu ca. 2,5 m geschaffen.

 - backdrop system AV drop

ERWEITERUNGEN

Erweiterungen können mit jedem der Teile verwendet werden, um die Höhe und Breite nach Ihren Bedürfnissen zu verändern.

Die Erweiterungen werden, wie alle Teile, mit dem Verbindungsstück schnell miteinander verbunden. Die Erweiterungen können rechts oder links, horizontal oder vertikal verwendet werden. Sonderlängen nach Kundenwunsch sind verfügbar.

                                                                                 Extensions 1 - backdrop system AV drop             Extensions 2 - backdrop system AV drop



BAUTEIL U

Das Bauteil U ist eine sekundäre Komponente des Systems.

Diese werden häufig zum oberen, unteren oder seitlichen Abschluss von Paneelen, Rückwänden und Stabilisatoren unterschiedlicher Höhe und Breite verwendet. Alle Breiten haben eine Höhe von 50 cm.

U type 1 - backdrop system AV drop          U type 2 - backdrop system AV dropU Type 3 - backdrop system AV drop60X50 u 1 - backdrop system AV drop



BAUTEILE X, T, L und H

Die Bauteile X, T, L und H dienen zur Erstellung von inneren Stützen, äußeren Mittelstützen oder Ecken. Sie werden in der Regel für Front- und Rückprojektionsleinwände, hängende Paneele (wo eine Gewichtsreduzierung erforderlich ist) und höhere oder breitere Paneele, Stabilisatoren und Türsturze verwendet.

  T Type - backdrop system AV dropX TYPE - backdrop system AV dropl type - backdrop system AV dropH Type 1 - backdrop system AV drop

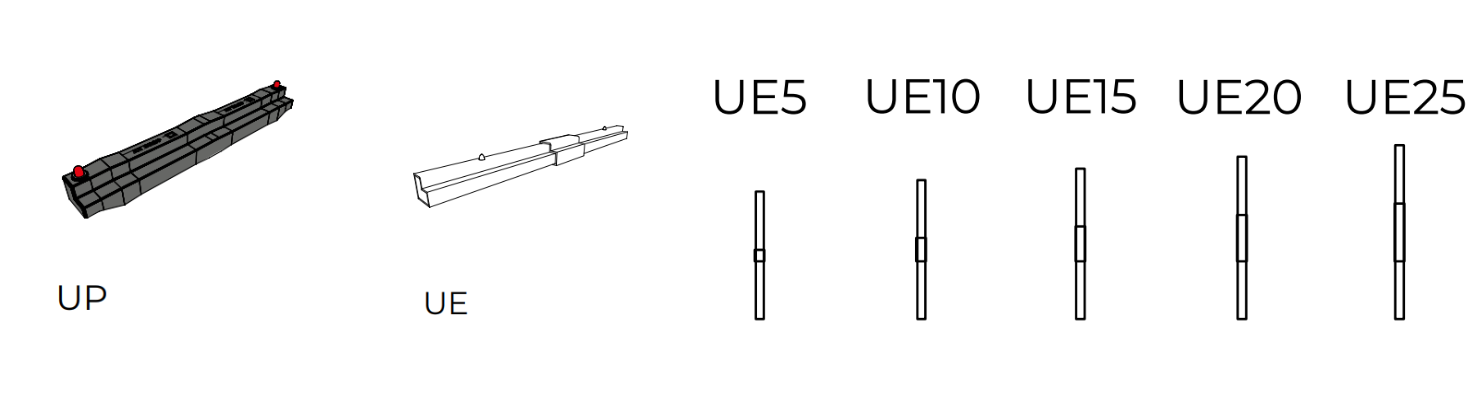

VERBINDUNGSSTÜCKE UND VERBINDUNGSERWEITERUNGEN


Die Verbindungsstücke sind die Universalverbindung des gesamten Systems, sie verbinden alle Komponenten miteinander. Die Verbindungserweiterungen sind inkrementelle Steckverbinder, wenn Längen von weniger als 35 cm benötigt werden, z. B. für Projektionsleinwände.        - backdrop system AV drop

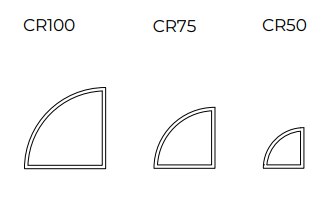

KURVENSTÜCK

Die Kurvenstücke sind eine sekundäre Komponente und werden verwendet, um alternative Designformen zu schaffen. Mit 4 Einheiten kann ein vollständiger Kreis gebildet werden.


w9z71ailfEz9gAAAABJRU5ErkJggg== - backdrop system AV drop

WINKELSTÜCKE


Winkelstücke sind ein fortschrittliches Hilfsmittel für die Gestaltung. Es entstehen Konturen und Formen, die der Systemgestaltung neue Möglichkeiten eröffnen. Jedes Set mit 180-Grad-Winkeln verfügt links und rechts über zentrale T-Halterungen, um die Konstruktion großer, stabiler Paneele zu ermöglichen.
Die Eckwinkel messen 25 cm x 25 cm, die T-Winkel liegen an der vertikalen Seite bei 60 cm, an der horizontalen Seite bei 45,7 cm.


0dJSQm1atWq8HNU0ouIiIiIiIiIiIiImESb9CIiIiIiIiIiIiIiJlFJLyIiIiIiIiIiIiJiEpX0IiIiIiIiIiIiIiImUUkvIiIiIiIiIiIiImISlfQiIiIiIiIiIiIiIiZRSS8iIiIiIiIiIiIiYhKV9CIiIiIiIiIiIiIiJlFJLyIiIiIiIiIiIiJiEpX0IiIiIiIiIiIiIiIm+X+XtoFYZrBzYAAAAABJRU5ErkJggg== - backdrop system AV drop

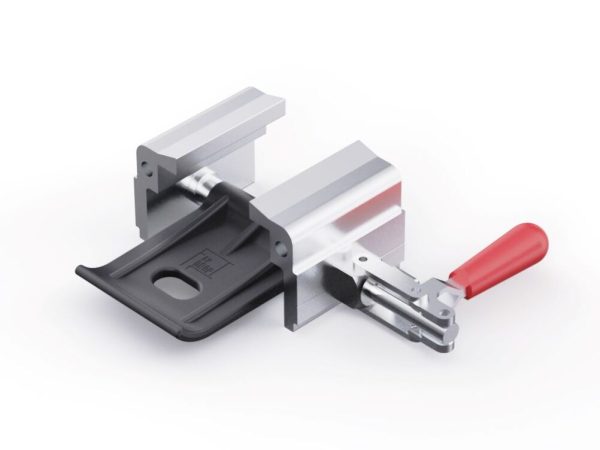

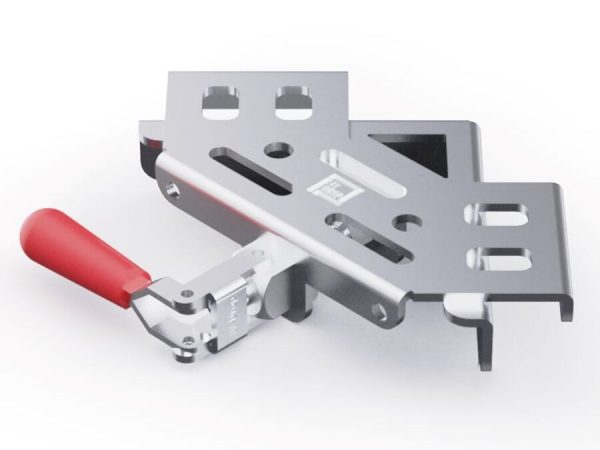

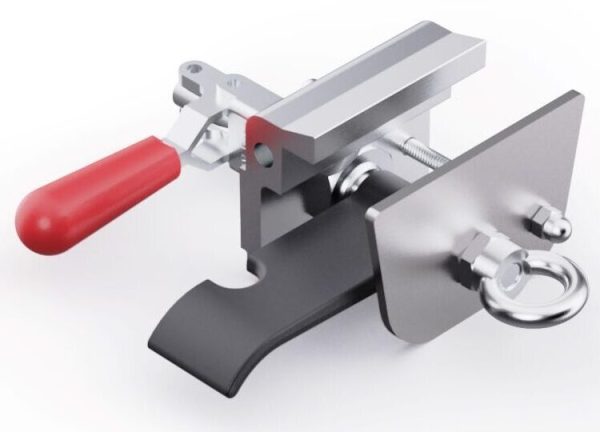

AV-DROP CLAMPS

Die AV-Drop-Klemmen sind das Herzstück der werkzeuglosen Montage des gesamten Systems. Diese einfachen, fest verankerten Elemente ermöglichen Innen- und Außenecken, spezielle Verbindungen und Befestigungen. Bei der Verwendung über dem Kopf sind sie mit handelsüblichen Sicherheitskabeln ausgestattet.
wL0CLdF6FJasgAAAABJRU5ErkJggg== - backdrop system AV drop

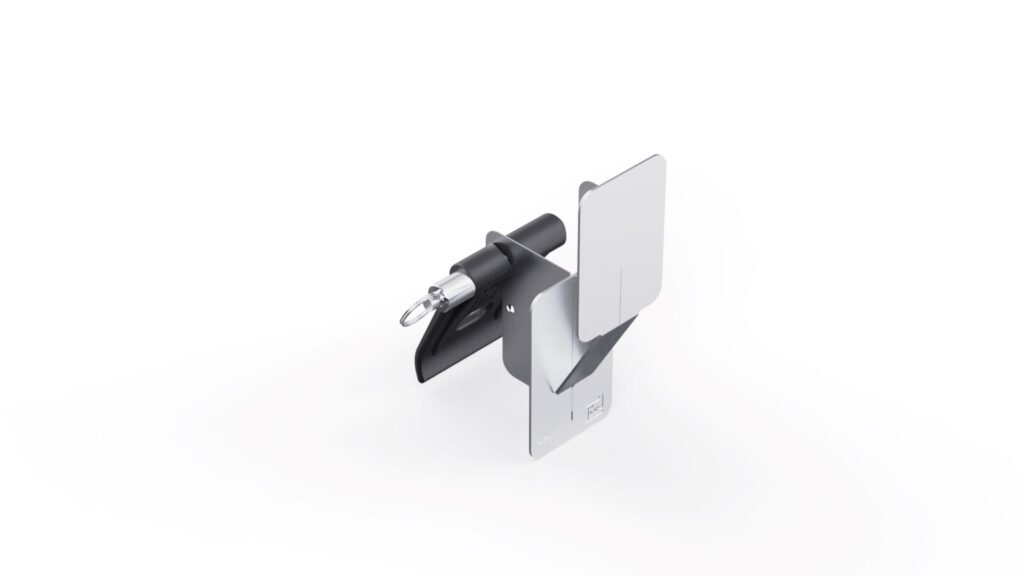

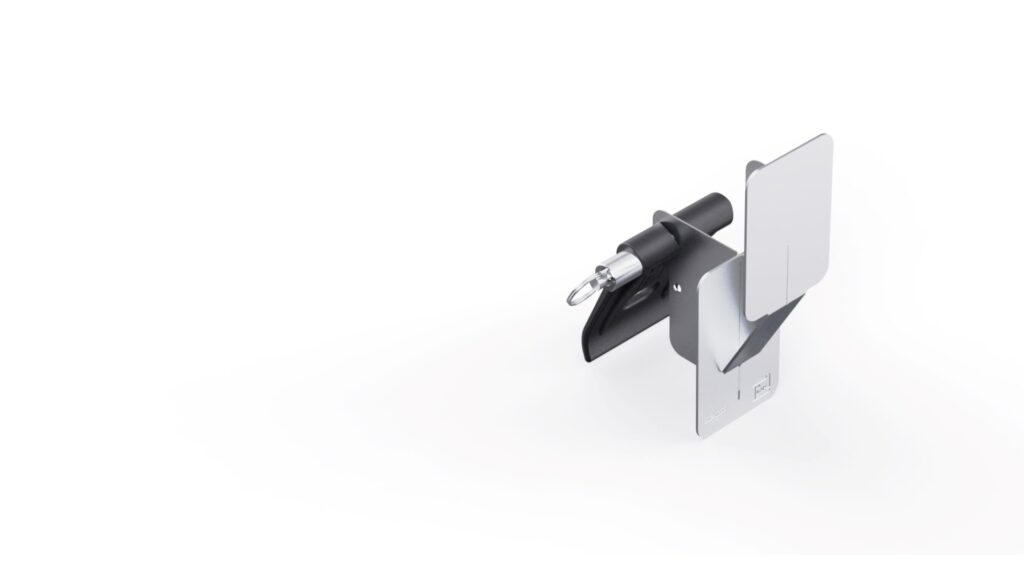

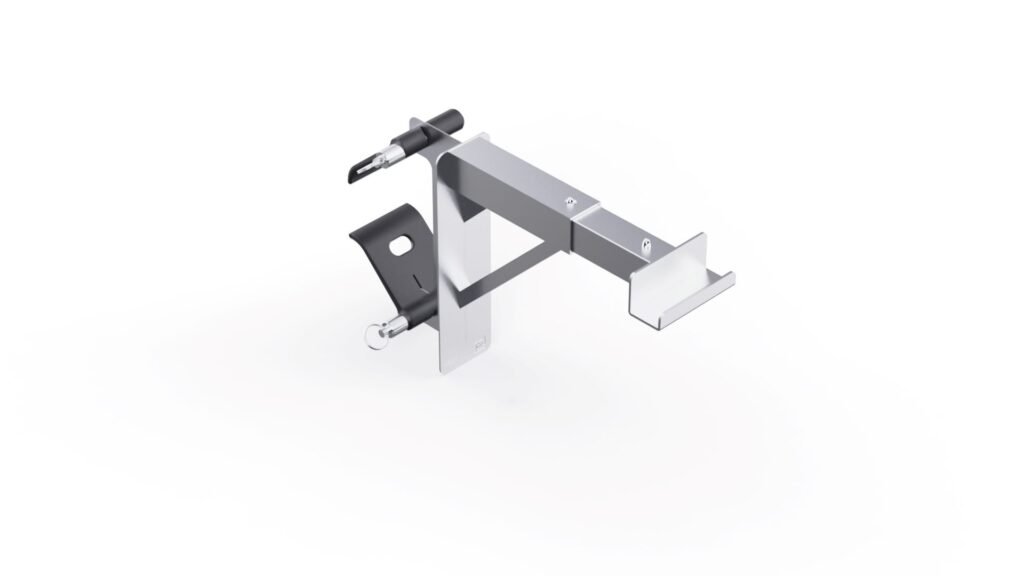

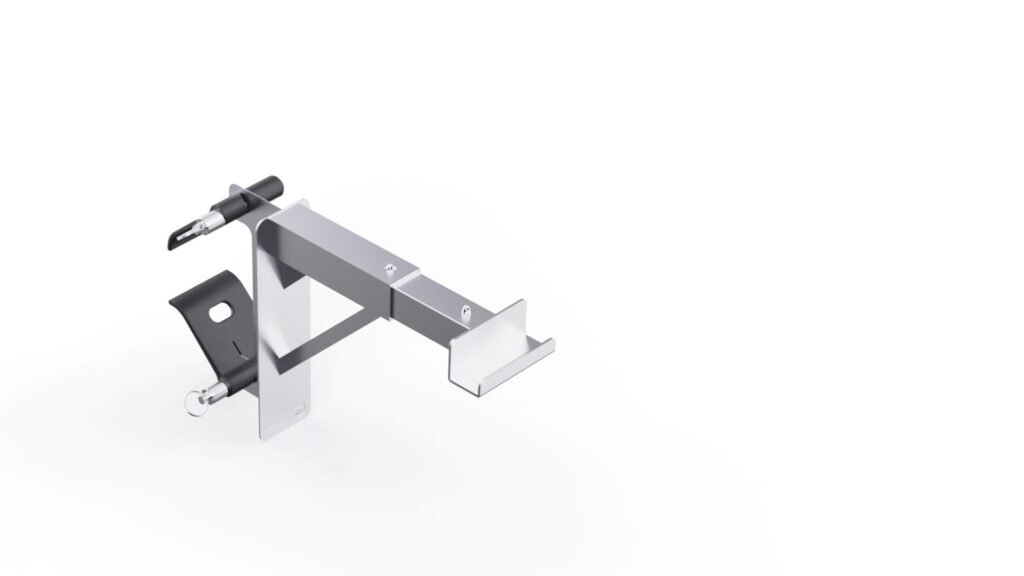

LEINWANDHALTERUNGEN

Die Leinwandhalterungen sind ein weiterer Bestandteil des Sets, mit dem AV-Drop und die meisten Schnellfaltleinwände frontal aufgehängt werden können.
Die Halterungen werden zwischen den vertikalen Teilen der Tragekonstruktion angebracht, verriegelt und dienen sowohl als Halterung für Frontprojektionsleinwände als auch für kleine Paneele und andere dekorative grafische Elemente.
Die Halterungen sind für AV-Drop konzipiert, funktionieren aber mit den meisten führenden Marken von Projektionsleinwänden.
k5GR7OyAgQDYbCwpzmqtXr9qXtNpsNgUEBFickesozgEAAAAAAAAWoUQMAAAAAAAAWITiHAAAAAAAAGARinMAAAAAAACARSjOAQAAAAAAABahOAcAAAAAAABYhOIcAAAAAAAAYBGKcwAAAAAAAIBFKM4BAAAAAAAAFqE4BwAAAAAAAFiE4hwAAAAAAABgEYpzAAAAAAAAgEUozgEAAAAAAAAWoTgHAAAAAAAAWITiHAAAAAAAAGARinMAAAAAAACARSjOAQAAAAAAABahOAcAAAAAAABYhOIcAAAAAAAAYBGKcwAAAAAAAIBFKM4BAAAAAAAAFqE4BwAAAAAAAFiE4hwAAAAAAABgEYpzAAAAAAAAgEX+D7bQqPjPm2t1AAAAAElFTkSuQmCC - backdrop system AV drop

GEWICHTE

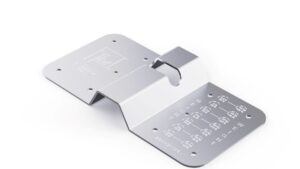

Unsere 15KG BFW (bracket for weight) sind die perfekte Lösung für alle Gewichts- und Gegengewichtsanwendungen.
- backdrop system AV drop
